什么是水錘效應
變頻恒壓供水設備在正常使用時，一旦遇到停電或跳閘等現象，水泵突然停止轉動，此時管網中的液體壓力會急劇波動，造成水壓力沖擊現象，此現象稱之為水錘效應。其實離心泵在正常啟動和停止時，管網壓力都會發生變化，但于變頻恒壓供水設備的變頻調速作用，啟動及停止都比較平緩，水錘壓力較小，因而不會造成水錘事故。
水錘的危害

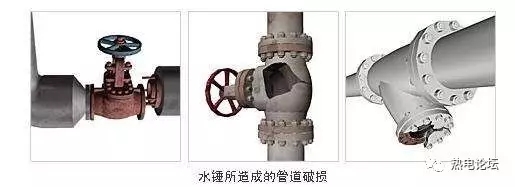

如果高層建筑或較大的管網產生水錘時，沖擊力是十分巨大的，最高壓力可達正常工作壓力的兩倍甚至更高，足以使得管道及變頻恒壓供水系統造成損壞，輕則造成“跑水”、停水；嚴重時，可能造成泵房被淹、設備損壞、電網短路，甚至于造成人員傷亡事故。
發生水錘效應時，在水泵壓水管路起伏較大處，還會發生斷流水錘，即在管路最高點處產生負壓，當壓強值小于相應溫度下的飽和壓力時，在該處發生汽化而形成汽腔，使連續水流中斷（水柱分離），當增壓波傳來時，汽腔被壓縮，在汽腔消失的瞬間，兩股水流撞擊，從而引發斷流水錘，其壓強值將超過連續水流的水錘壓強值，因而危害更大。
二、水錘效應保護措施
1.防止斷流水錘（水柱分離）的措施
（1）敷設壓水管路時應盡量避免局部突起，以防出現負壓過大而引起水柱分離。
（2）在管路可能產生水柱分離處設置充水箱或調壓塔，當停泵水錘管內壓力降低時及時補水，以防產生水柱分離。
（3）盡可能降低壓力管道中流速。
2.避免過高的增壓
（1）設置水錘消除器
水錘消除器是具有一定泄水能力的安全閥，一般安裝在止回閥下游。水錘消除器有下開式水錘消除器、自閉式水錘消除器、自動復位式水錘消除器等。圖1為自動復位下開式水錘消除器，工作原理如下：水泵突然停止后，管線起端的壓力下降，水錘消除器缸體2外部的水經閥門9流動管8，缸體中的水經閥3流到管8，此時在重錘5作用下，活塞1下落到虛線所示位置，當最大水錘壓力到來時，高壓水即經排水管4排出。一部分水經止回閥瓣上的小孔回流到缸體內，直到活塞下的水量慢慢增大，壓力加大，使活塞上升，重錘復位，排水管管口封住。緩沖器6用以使重錘平穩復位。
（2）設空氣缸
如圖2所示，在壓力管路上設置空氣缸，利用氣體體積與壓力成反比的原理，當發生水錘時，管道內壓力升高，空氣被壓縮，起氣墊的作用；當管道內形成負壓，甚至發生水柱分離時，它向管道內補水，可以有效地消減停泵水錘的危害。
（3）設緩閉式止回閥
緩閉式止回閥有止回閥和緩閉機構組成，常用有緩閉式止回閥、液壓式緩閉蝶閥等。當突然停泵時，通過緩閉傳動機構，使止回閥逐漸關閉，允許部分水通過水泵倒流回水池，從而減弱了水錘強度。在泵站中得到廣泛采用。圖3為液壓式緩沖止回蝶閥。
